橋梁排水管安裝車——單邊橋梁檢測車三代解析

廣西正景機械制造有限公司研發的第三代橋梁排水管安裝車是橋梁側邊施工專用設備——單邊橋梁檢測車產品系列的最新型號。第三代橋梁排水管安裝車(ZJ-QJC-CSP)相比于上一代設備，各方面的性能均得到了較大的提升，一經推出，就迅速獲得了市場的認可。

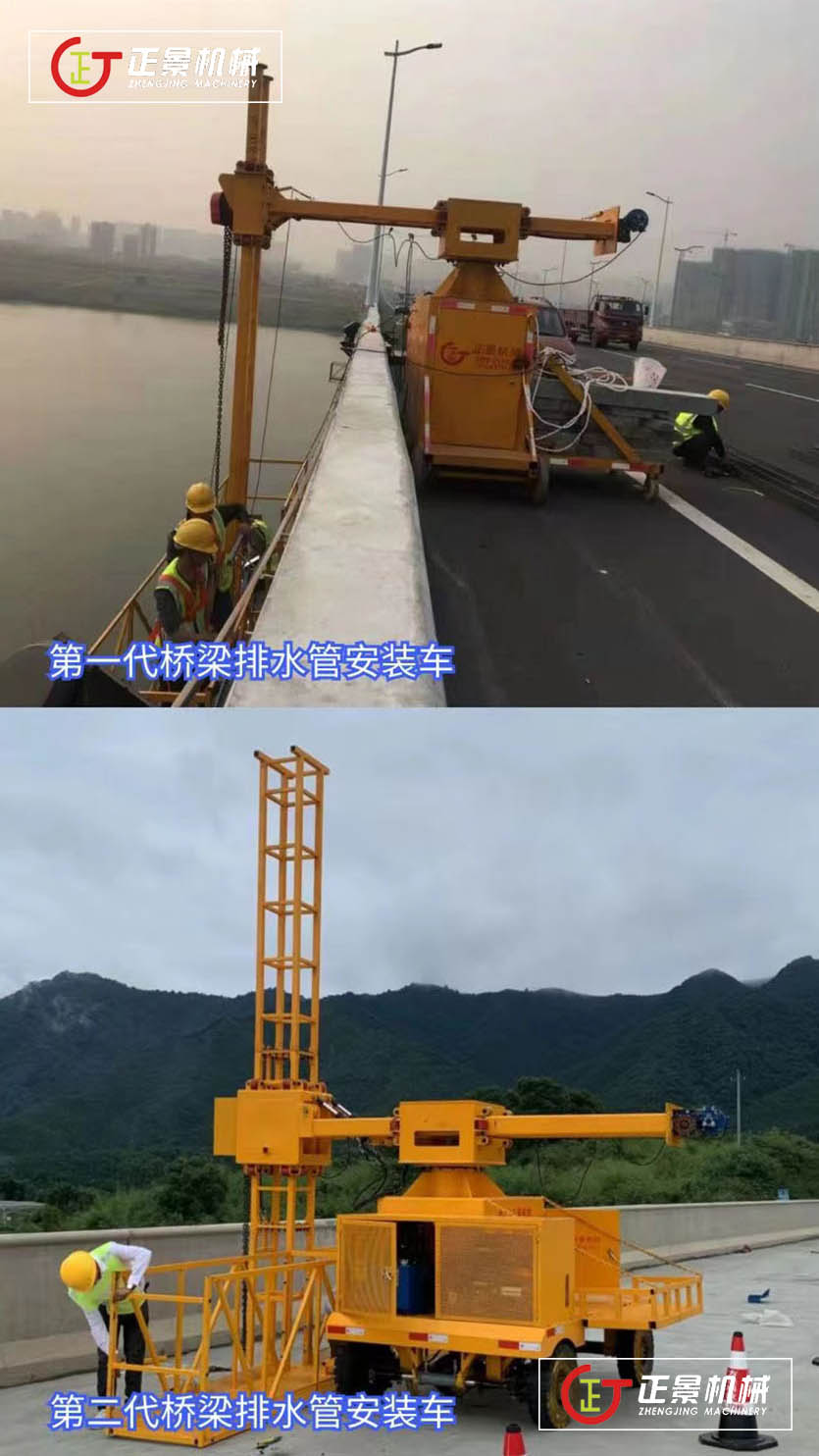

正景機械橋梁排水管安裝車此前已經發展出了兩個型號，分別是單邊橋梁檢測車一代（ZJ-QJC-DB)和單邊橋梁檢測車二代（ZI-QJC-CS),第一代橋梁排水管安裝車主要解決了市場上橋梁側面施工專用施工設備的有無問題，第二代橋梁排水管安裝車則引入了液壓系統，設備整體性能得到很大提升，操作上更加簡單。而第三代橋梁排水管安裝車的研制成功，標志著正景機械橋梁排水管安裝車的性能又整體邁上一個大臺階。

第一代橋梁排水管安裝車算是一款入門級的橋梁排水管安裝施工設備，主要是因?yàn)樯当坶L(zhǎng)5米，無法折疊收攏，使用過程中需要拆裝，不夠方便。但在廣西正景機械制造有限公司2020年下半年推出的第二代橋梁排水管安裝車（ZJ-QJC-CSP），由于采用了發電機內置的形式，加上上引入液壓系統，使得設備在整體性能上有了大幅提升，升降臂可折疊，并采用模塊化設計，設備操作變得非常簡單。那么，廣西正景機械制造有限公司研制的第三代橋梁排水管安裝車（單邊橋檢車三代）又在二代橋梁排水管安裝車的基礎上做了哪些改進呢？

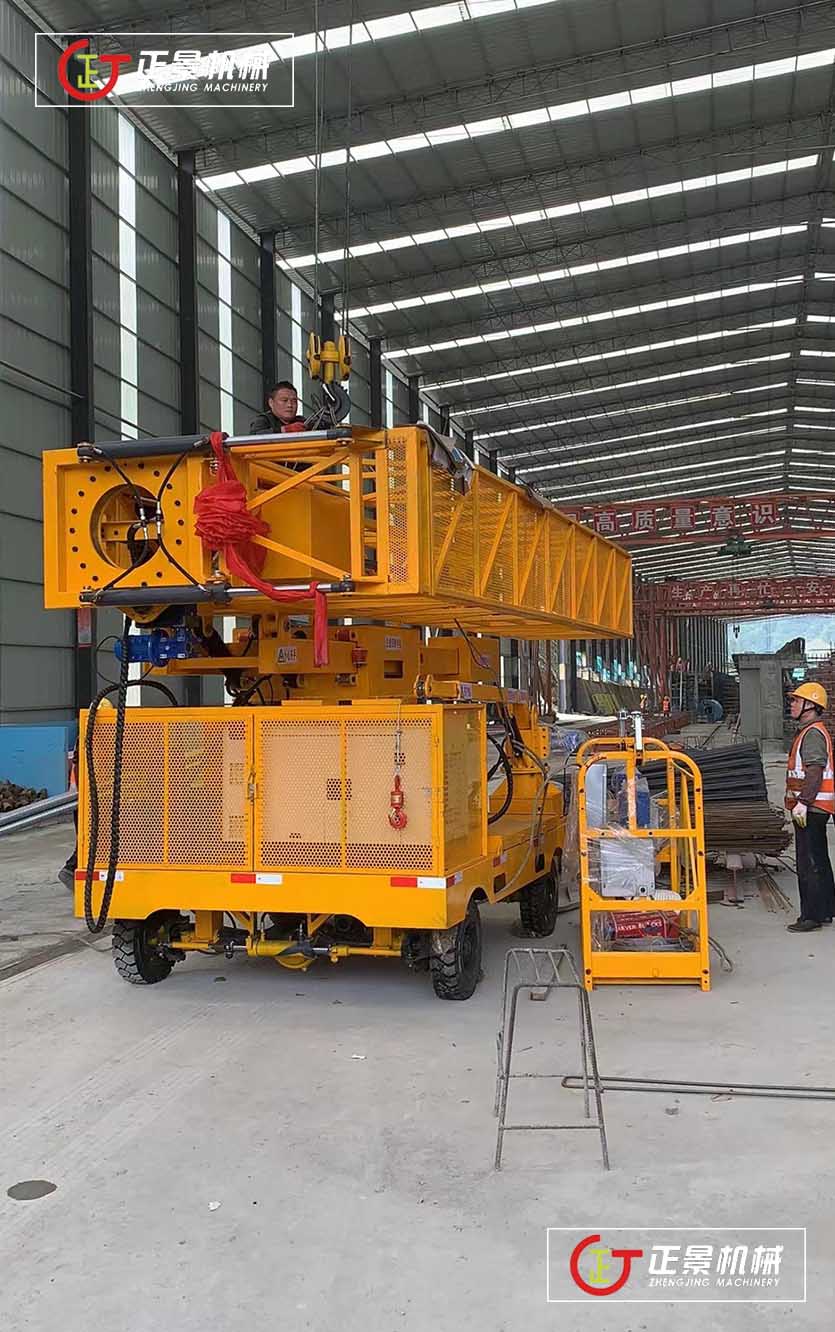

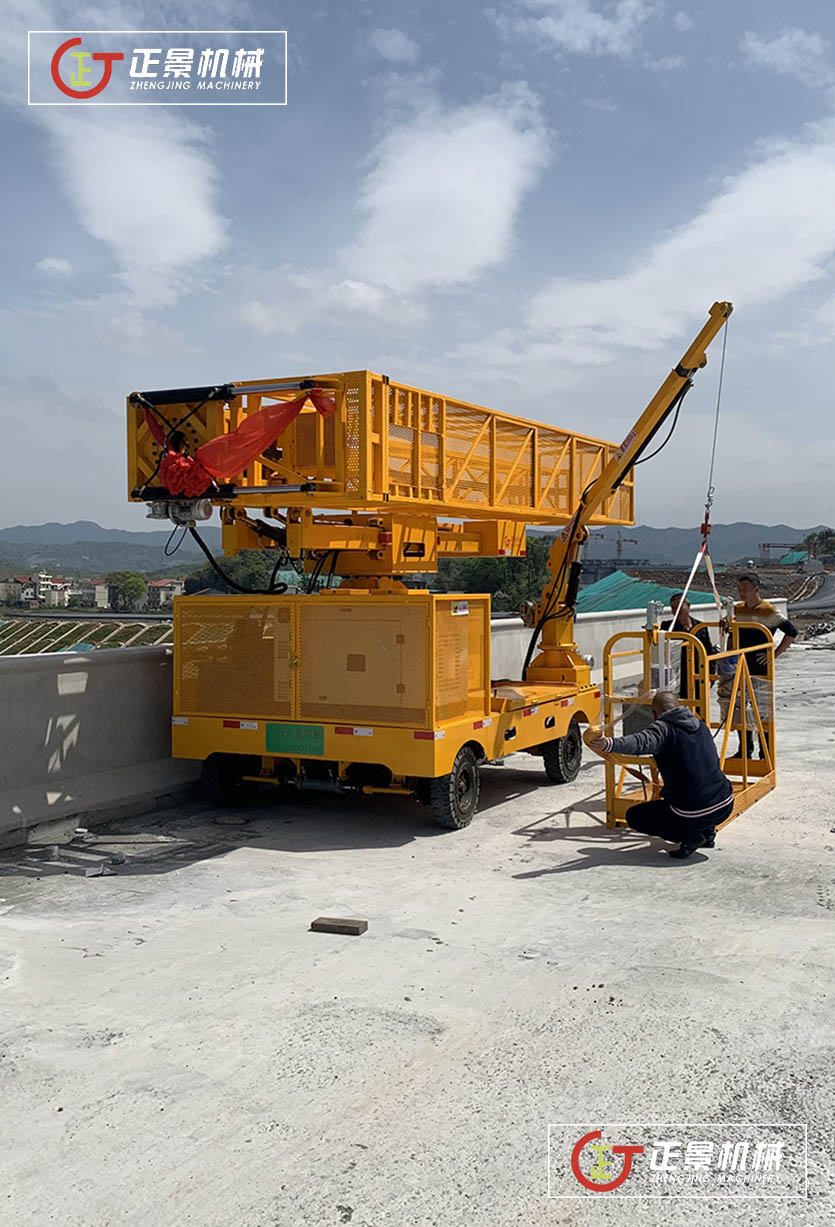

采用6米長的貫通式旋轉施工平臺

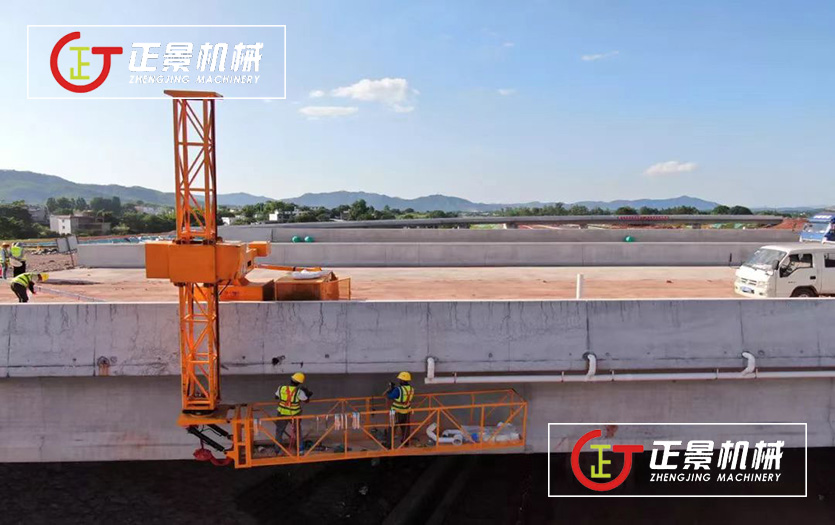

首先從外表上看，正景機械第三代橋梁排水管安裝車采用了全新的貫通式旋轉施工平臺，作業面更廣，并可折疊收攏。其實正景機械在第一代橋梁排水管安裝車早期型號已經采用了貫通式旋轉施工平臺，但是由于第一代橋梁排水管安裝車重量相對比較輕，升降臂太過于單薄，為了安全起見，正景機械并沒有冒然采用這種比較激進的方案，轉而采取了相對比較穩妥的、安全性、使用便捷性較高的固定式施工平臺的方案。而到了第三代橋梁安裝車，升降臂的寬度達到半米，結構強度大大提升，為采用旋轉施工平臺提供了強有力的安全保障。在安全測試中，旋轉施工平臺頂端的載重能力超過500kg，同時有8個人站在施工平臺頂端上下?lián)u晃也沒有問題，旋轉施工平臺仍然可以保持相當?shù)姆€(wěn)定性，意味著第三代橋梁排水管安裝車旋轉施工平臺在橋梁側邊施工的作業中，能夠充分保障施工人員的安全，并能大大拓寬施工作業面。

發電機升級大功率柴發

其次是發電機組的升級。正景機械第二代橋梁排水管安裝車使用的是功率為10kw的汽油發電機，最新的第三代橋梁排水管安裝車則使用了柴油發電機，該型發電機是正景機械經過細致比對后最終選定的型號，綜合技術性能突出，功率達到22.04kw，具有油耗低、功率大、可靠性高、方便維護等優點，在保障自身電力供應的同時，也能為施工設備諸如沖擊鉆、手磨機、砂輪機等提供充沛的外用電源。

升降、伸縮機構大升級

此外，廣西正景機械制造有限公司的第三代橋梁排水管安裝車的升降、伸縮系統也進行了大幅度升級。正景機械第三代橋梁排水管安裝車升降臂由原先二代機的電動葫蘆驅動改為“鏈輪+鏈條導軌”驅動；伸縮臂驅動由原先二代機早期型號的電動式改為液力式。設備運作的平順性和可靠性得到提升。

其它變化

正景機械第三代橋梁排水管安裝車相對二代機，車體尺寸有所加大，整車重量有所提升，設備的穩定性和安全性得到進一步增強。配重方式由二代機的可折疊配重架改為配重托盤。

結語

廣西正景機械制造有限公司研制的第三代橋梁排水管安裝車由單邊橋檢車一代、二代的基礎上升級迭代而來，在傳承前代設備優勢技術的同時，又進行了大膽的重新設計，作業性能已經相當完善，必將在橋梁排水管安裝設備市場中占據一席之地。
